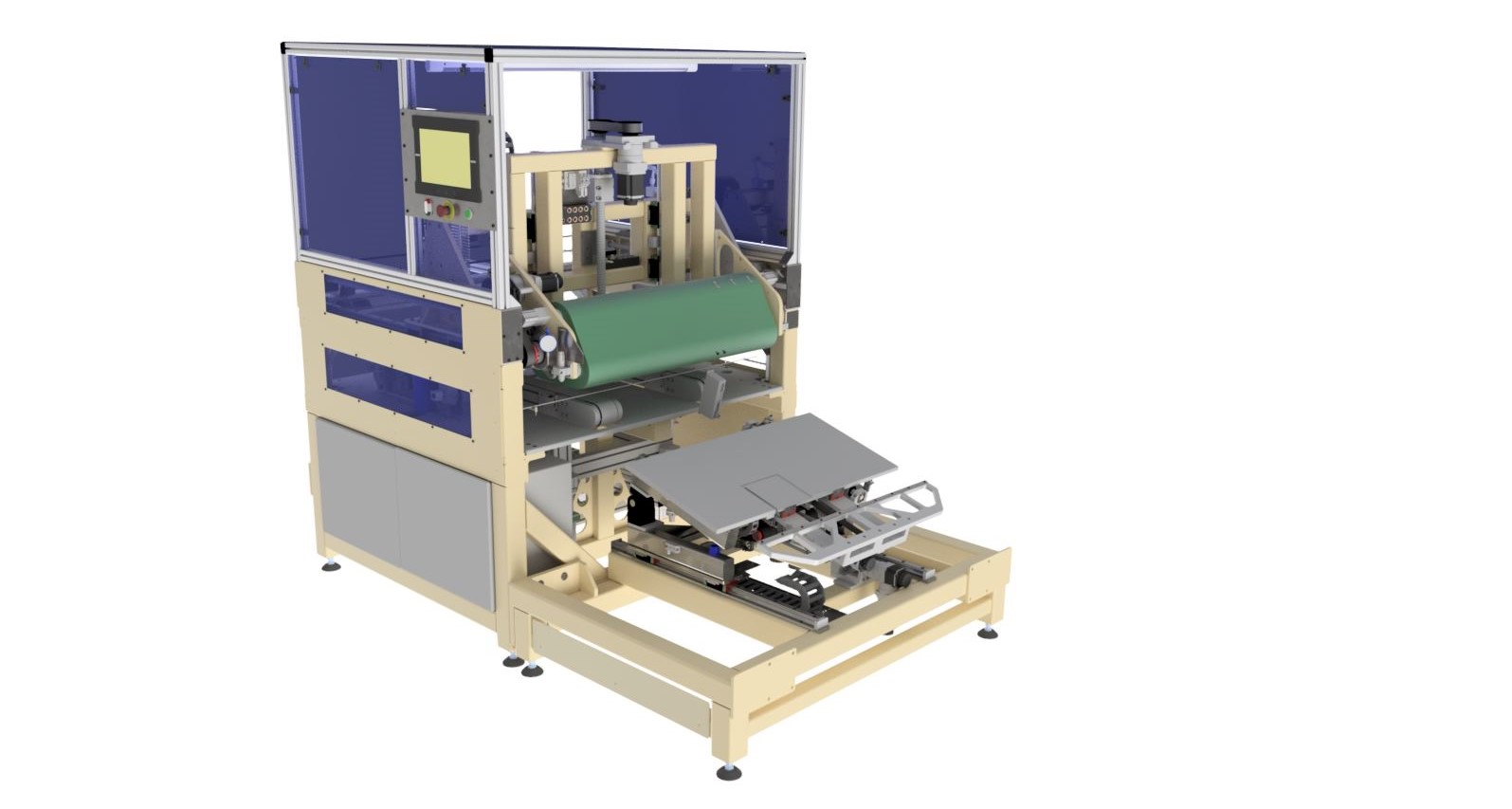

Jednoučelový stroj pro ohýbání materiálu



Ohybaka web



  • Slouží k ohýbání plochého materiálu
  • Umožnuje až 4 radiusy ohybu
  • Robotické osy umožnují nastavitelné parametry jako délka ohybu tloušťka materiálu, nebo uhel ohybu

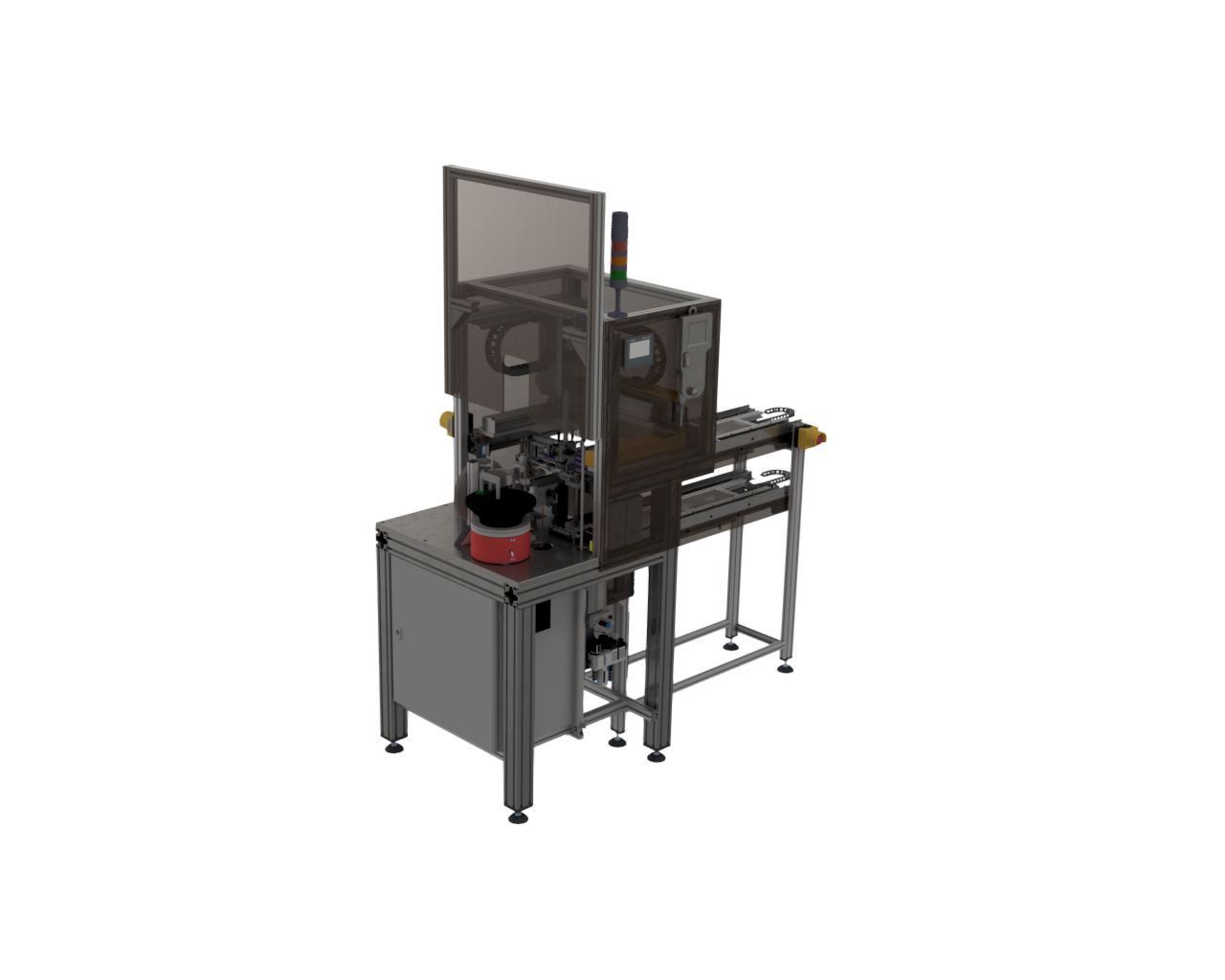

Lepení kovových spon





Hlavní parametry aplikace:

  • Robot: Janome JC-3 B01-0H4 – 4 osý robot s rozsahem 300x400x150mm a s ethernet-IP připojením
  • Takt time: 10 s/ks – 2880 ks/směnu (8hodin)
  • Zabezpečení: Bezpečnostní krytování + zvedací vstupní dveře, stop tlačítka a bezp. snímače, světelná signalizace
  • Ovládání: 2x HMI panely



Zadání zákazníka:

Nahrazení operátora z důvodu obtížné manipulace dílu a zajištění dlouhodobě kvalitní a stálé výroby. Operátor ručně nalepuje oboustrannou lepící pásku na kovový klipy do aut. Jedná se o velmi rutinní práci, která však vyžaduje vysokou míru preciznosti a pečlivosti po celou pracovní dobu. Také ergonomicky není práce ideální a je jednostranně nadměrně zatěžováno zápěstí a předloktí operátora.

Popis aplikace:

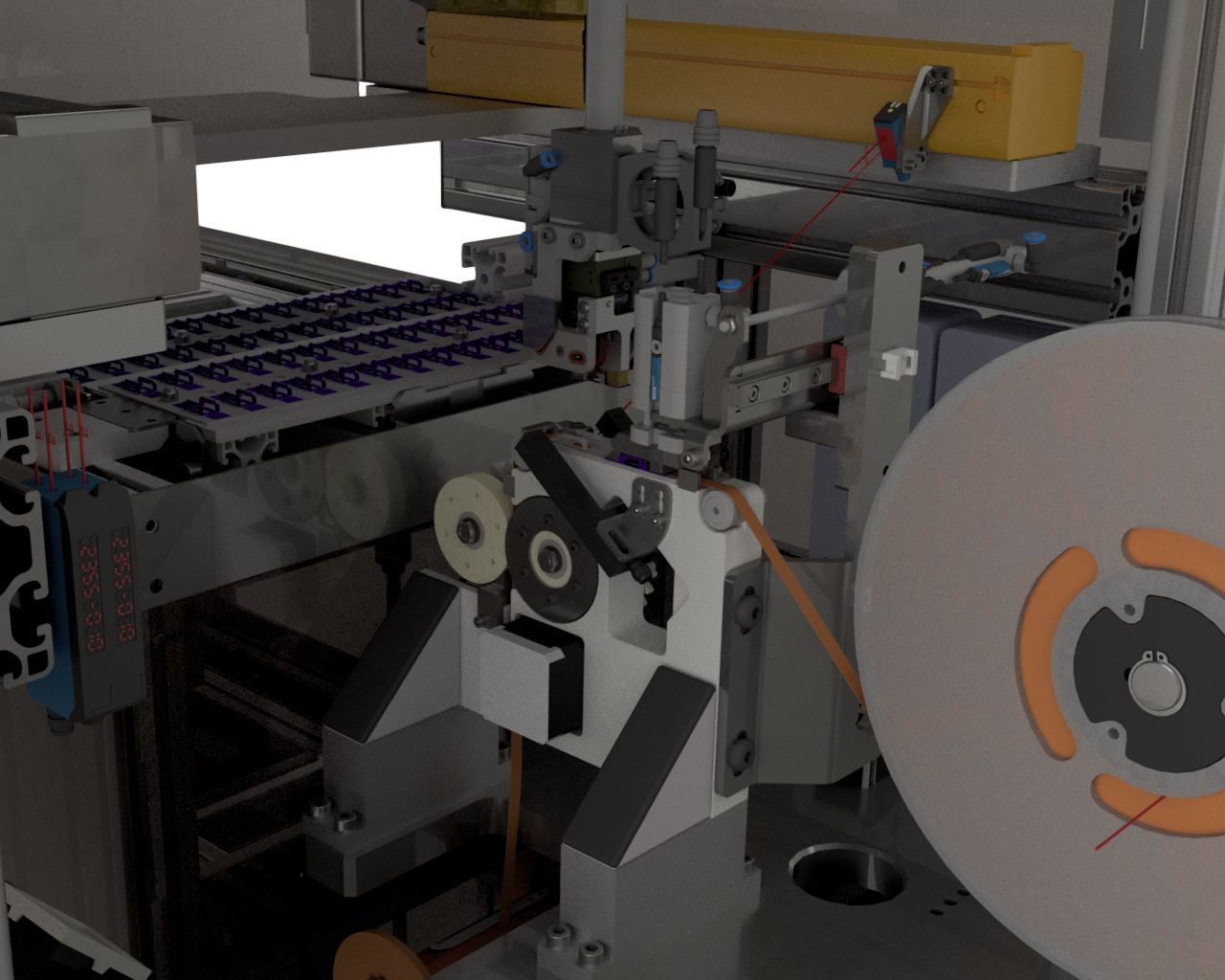

Pracoviště automatického nalepování oboustranné lepící pásky na kovový klip se skládá z několika pozic, které na sebe vzájemně navazují a dohromady tvoří jednoúčelové zařízení. Jedná se o vibrační podávací stanici, podávací stanice lepící pásky, robot JANOME se speciálních uchopovačem pro sebrání klipů a ostřih pásky a vstupně/výstupní dopravník, který posouvá prázdné paletky do stroje a hotové paletky s klipy ven ze stroje.

Operátor nasype zásobu kovových klipů do vibračního kruhového podavače, kde dochází k orientaci dílů a jejich posunu do odebíracího místa pro 4-osého robota JANOME. V odebíracím místě dojde k další kontrole orientace dílu. Následně robot díl vezme a odváží na lepící pozici. Na lepící pozici robot klip přitlačí na oboustranně lepící pásku. Dojde k natažení pásky a robot přesně přestříhne pásku pod klipem a dojde k oddělení od pásky. Hotový klip (klip s nalepenou oboustrannou páskou) robot přiveze nad kamerovou kontrolu, kde dochází k posouzení, jestli veškeré operace proběhli dle požadavků zákazníka. Pokud je klip vyhodnocen jako OK, dojede k jeho nalepení na „liner“, který je na paletce. Na „liner“ se vejde 28 klipů, které jsou robotem lepeny v přesně daném pořadí a přesné rozteči ve dvou řadách. Hotová paletka s klipy pak odjíždějí ven ze stroje a obsluha je odebírá. Bezobslužnost stroje je počítána na cca 30 minut.

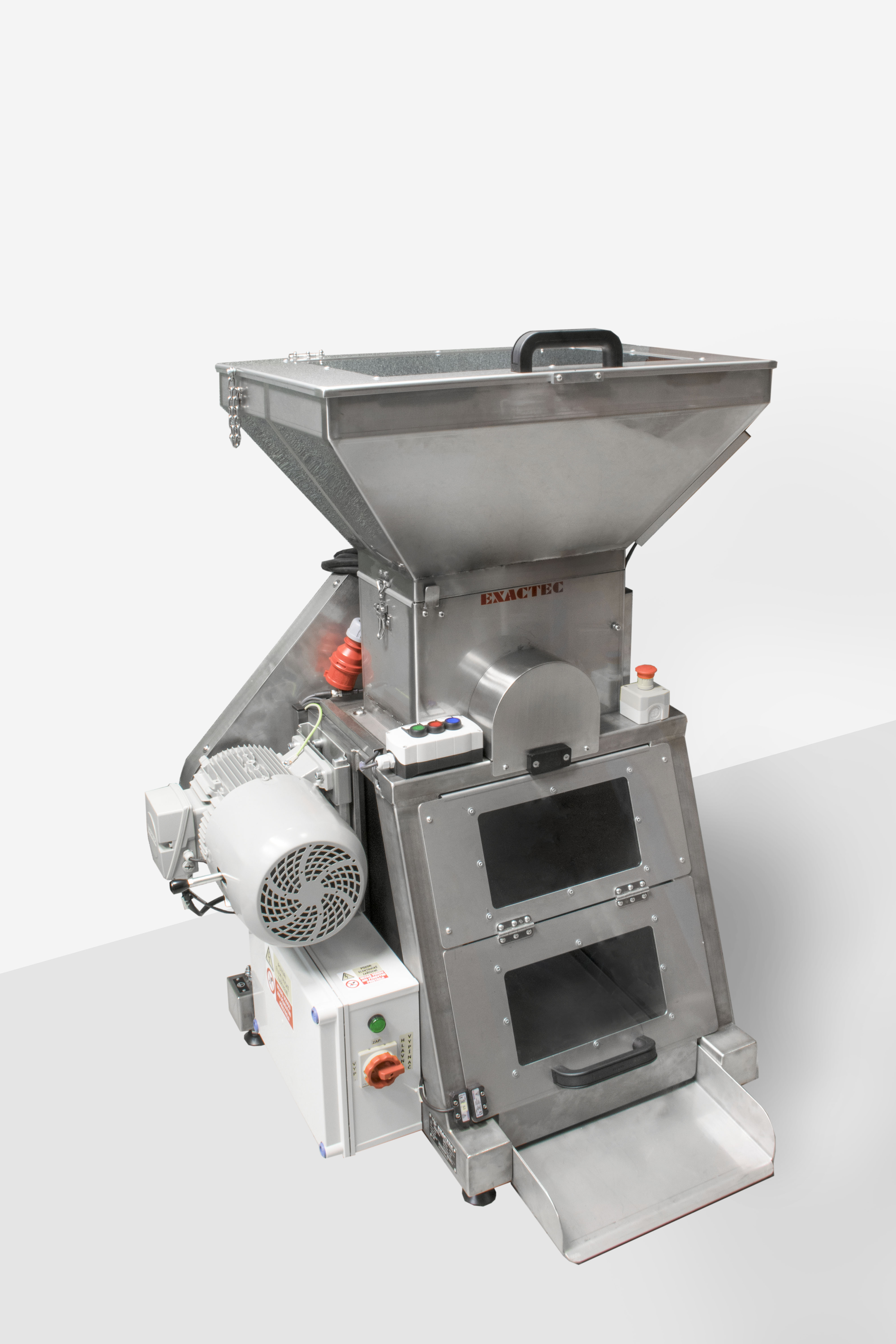

Zařízení pro krouhání zeleniny





  • Slouží pro porcování mrkve, petržele, řepy, zelí, aj.
  • Jednoduchá a bezpečná obsluha

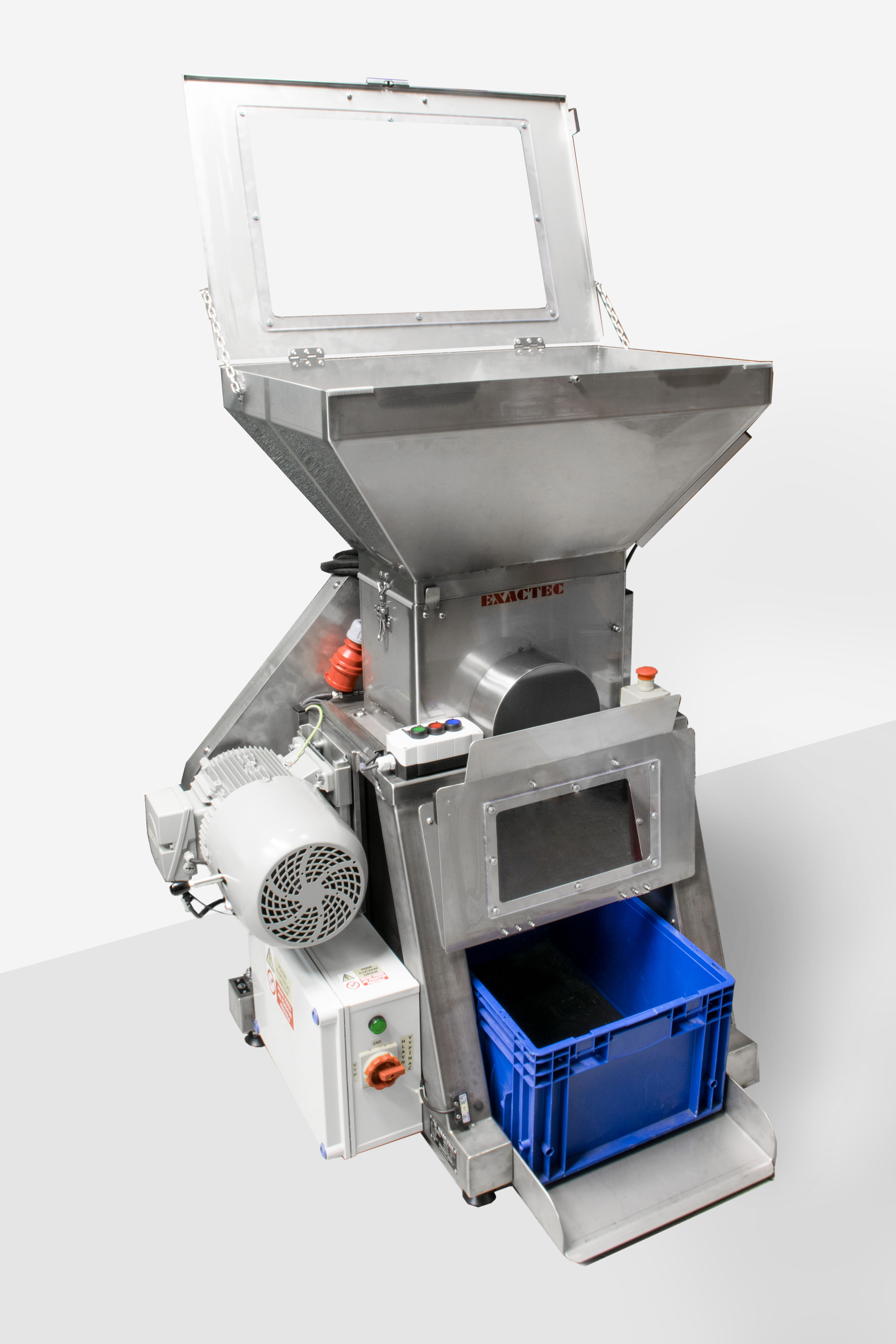

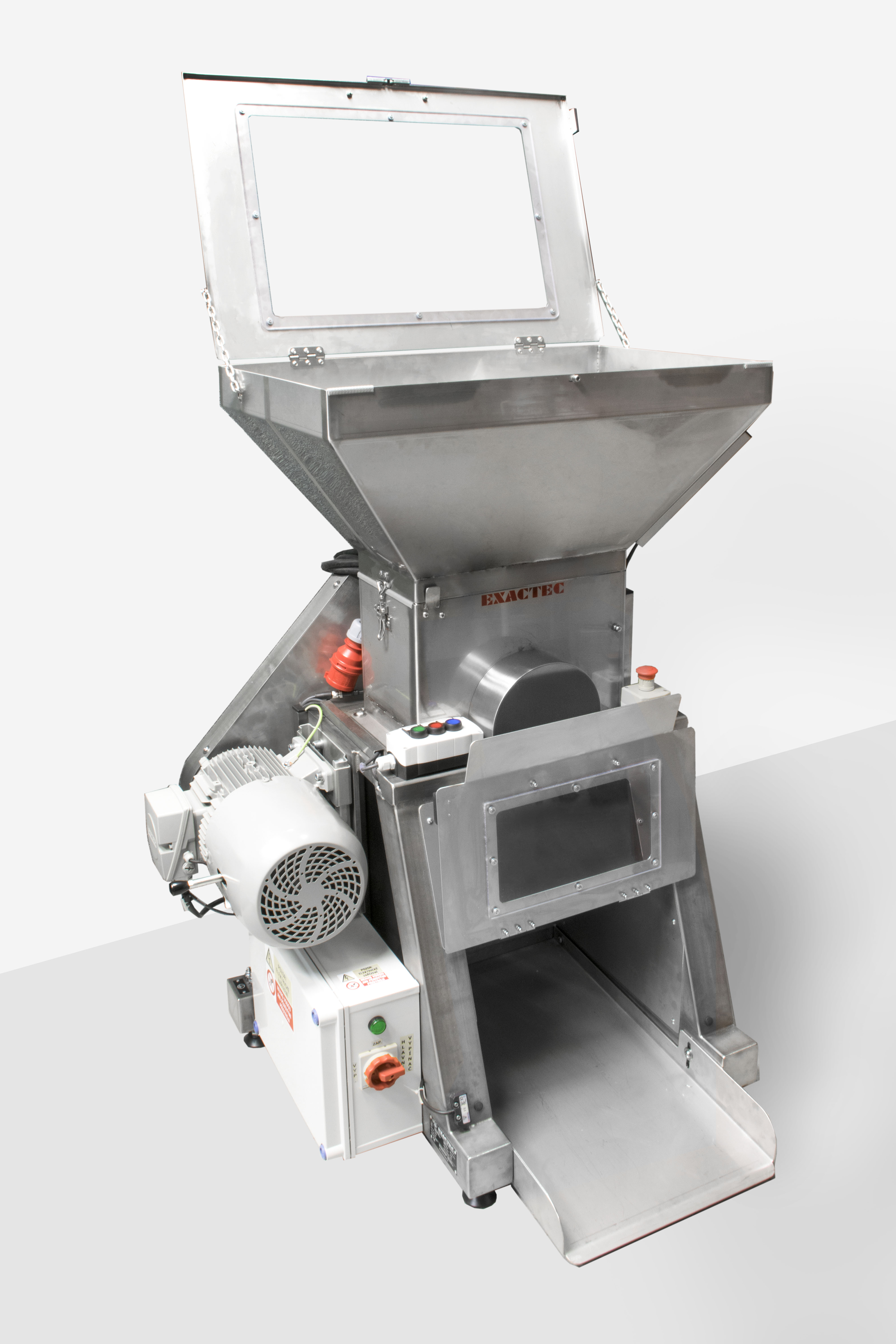

  • 2 provedení výstupu: na skluz (A), nebo do přepravky (B)
  • Nerezové provedení, omyvatelné

Technické parametry:

  • Označení: T-750
  • Výkon: 2,2 kW
  • Objem násypky: 90l
  • Objem sběrného koše: 95l
  • Otáčky struhadla: 220 ot/min
  • Rozměry / Größe 1041x1363
  • Krytí: IP 55

 Katalog
